UHF非视距无线传输组网
产品介绍
在常规遮挡物情况下，可以实现非视距无线组网，VHF/UHF频段，900MHz或频率定制，具有良好的绕射、反射传输性能。适合于应急通讯临时架设和部署，用来进行高带宽实时组网，可传输临时布控高清网络摄像头视频、电脑联网等数据传输。可一对一或一对多组网。发射功率根据需要定内置（10～100公里）
产品概述
LS-9080车载/船载以太网数据传输系统，采用数字化先进的COFDM调制技术、TDMA等传输技术，通过多载波频正交频分复用技术，提供标准RJ45以太网数据传输，实现标准TCP/IP，UDP等网络数据包的透明传输。发射机发射功率和频率都可以根据需要定制，普通车辆船只都可安装，适用于专业通讯指挥车、机动巡逻船只等复杂场合的实时网络传输，而且在运动中以及有部分障碍情况下也可以高速实时传输，完全不需要借助3G、4G、5G、WIFI等第三方传输通道，相比传统WIFI、4G、5G等传输系统或普通数字扩频系统具有更优良的传输效果，发射接收都采用全向或全向天线，超远距离传输也无需对天线角度方向，具有自主、可控、保密、安全，适合城区、海上、山地等多种复杂环境中的时移动传输。传输距离达10～100公里定制（实际传输距离视环境而定，其中一方天线建议尽量架设在高楼楼顶或基站制高点）。
系统特性
频段900MHz或定制
非视距传输性能，在常规遮挡物场合也能正常工作
根据不同调制方式、保护间隔与纠错模式情况下，5～20 Mbps左右有效带宽
设备可根据现场实际情况，配置不同规格和参数的天线，如配置定向或全向天线，适合于各种不同环境与场合
移动及多径干扰下的稳定传输
普通车辆船只都可安装，即装即用
可以一对一或一对多应用，或根据需要配置动态中继
主要适用范围
1、 一对一或一对多车载、船载实时机动电脑联网；
2、 应急监控布控非视距组网；
3、 户外电力、勘探、环保等实时监控监测临时组网；
4、 大型活动等现场实况转播联网；
5、 应急通信指挥车；
6、 军队、消防、武警、公安演练实时网络传输；
7、 公共安全、交通突发事件现场视频传输应急部署；
8、 海防、海事、水利、人防搜救、应急抢险指挥；
9、 机载航拍传输等；
在常规遮挡物情况下，可以实现非视距无线组网，VHF/UHF特高频频段，900MHz或频率定制，具有良好的绕射、反射传输性能。适合于应急通讯临时架设和部署，用来进行高带宽实时组网，可传输临时布控高清网络摄像头视频、电脑联网等数据传输。可一对一或一对多组网。适用于应急布控演练，应急实时组网，高清网络摄像头传输，机动无线组网，港口码头，应急通讯车实时传输等场合。
技术参数
| 发射机和接收一体机 | |
| 工作频率 | 900MHz或定制 |
| 发射功率 | 30dBm（典型值） |
| 输出阻抗 | 双天线50Ω |
| 信道带宽 | 5～20MHz |
| 有效带宽 | 典型值8Mbps，5Mbps～20Mbps自动,（不同环境下带宽不同） |
| 灵 敏 度 | -98dBm |
| 纠错编码 | 1/2; 2/3; 3/4; 5/6 |
| 保护间隔 | 1/4; 1/8; 1/16 |
| 调制方式 | COFDM、TDMA |
| 调制类型 | QPSK、16-QAM或64-QAM |
| 误 码 率 | ≤10-8 |
| 加密位数 | 128位数字加密 |
| 网络接口 | 1路标准100M RJ45以太网接口 |
| 组网模式 | 一对一或一对多，选配动态自组网中继 |
| 网络数据 | TCP/IP UDP |
| 发射范围 | 全向360°或定向 （根据所配天线不同） |
| 工作电压 | DC12V (直流10V-18V) |
| 外形尺寸 | 320×200×100mm（集成平板天线）,272×176×120mm（不含外接天线） |
| 存储温度 | -45～+75度 |
| 工作温度 | -25～+50度 |
| 天线 | |
| 天线增益 | 5.5dBi（@900MHz鞭状天线）,8.5dBi（@900MHz玻璃钢天线1.8米）,13dBi（@900MHz玻璃钢天线4.0米）,14dBi （@900MHz八木天线） |
| 天线长度 | 1米（@900MHz鞭状天线）,1.8米（@900MHz玻璃钢天线）,4.0米（@900MHz玻璃钢天线） |
| 覆盖范围 | 全向360°或定向 |
| 设备安装 | |
| 发射接收 | 安装在车身或船只内部 |
| 天 线 | 吸盘天线吸附在车顶或安装在船只制高点，将天线磁铁底座直接吸在车顶，将馈线连接到车内 ；将天线通过U形夹码抱杆固定在楼顶，通过馈线线缆连接到室内 |
| 网络电缆 | 需要根据需要自备 |
| 保修 | 1年免费，详情参照保修条例 |
产品应用案例：核电站检修通讯车辆实时通讯组网系统
应用于江苏连云港田湾核电建设基地，车载终端和监控中心，直接组网，不依赖于第三方运营商信道，直接进行车载现场数据的实时通讯和传输。

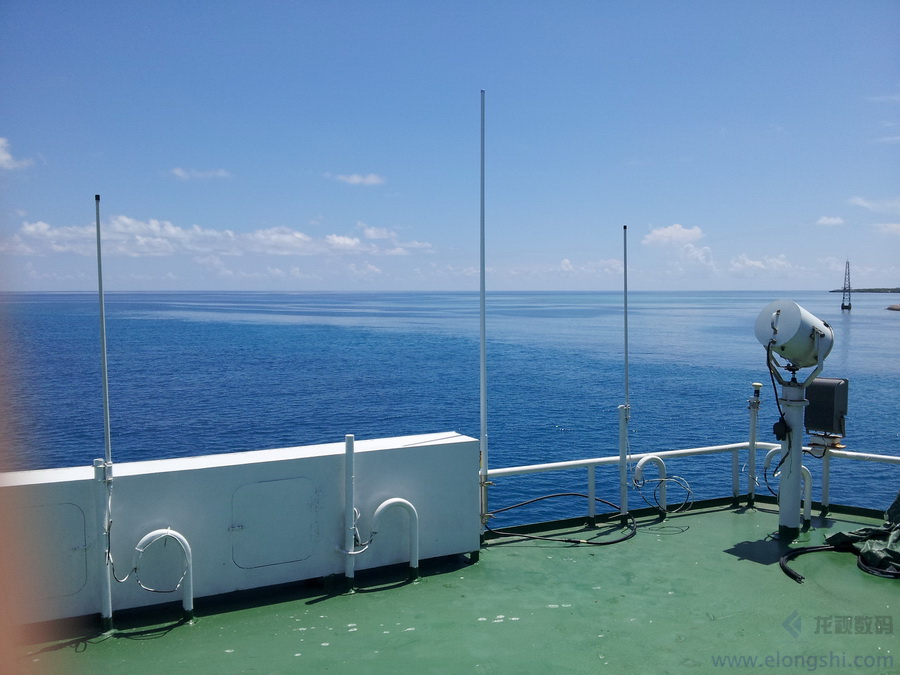

船载通信组网与传输
应用于江苏连云港田湾核电建设基地，车载终端和监控中心，直接组网，不依赖于第三方运营商信道，直接进行车载现场数据的实时通讯和传输。
船载通信组网与传输
