COFDM无线视频直播设备
产品介绍
典型应用
通讯直播车，直接在车上安装车载无线直播设备LS-2000系统，配合车载播出系统切换系统，能实时将多路摄像头信号，任意切换后通过无线发射，直接在电视台播出机房接收到现场信号，再通过光纤链路，传输到电视发射塔，通过开路电视发射出去，也可以通过有线电视线路传输。老百姓就可以通过足不出户，看到活动场面的实时画面。
车载直播设备传输，具有画面实时，画质音质清晰，设备安装简单，机动性强等优点。相比传统通过有线方式，由于信号的传输不经过任何第三方运营商，没有后续的运营费用，使用之前不需要和联通、电信、移动租用信道或光纤，不需要活动前期长时间的和运营商接洽沟通，即便使用运营商的链路，有些地方也很难随时移动位置进行直播，而且运营商链路受活动地点的诸多限制，有些时候其链路也不一定能达到广播级画质要求。而车载系统甚至在车辆行进过程中，都能实现实时直播和节目播出，而且画质完全达到DVD广播级，声音采用立体声左右声道CD音质直播，若采用我公司高清车载传输设备（SDI高清发射机或HDMI高清发射机），则能达到1920×1080全高清直播。 独立的无线传输链路和通道，完全不依赖运营商链路，不会出现4G类产品在大型活动或会议场地传输时根本无法传输的现象。
利用国际先进的COFDM调制技术以及龙视数码独有的优化的编码技术，最新一代无线图像传输设备，有便携式、船载式、车载式和空中机载式，能实现在高速运动中“非通视条件下”高质量图像的高速实时传输，在大型的演习、现场新闻采集、实况转播、融媒体无线直播系统、实时动态监控等应用领域中使用户获得意想不到的效果！您在室外、室内、车上、船上、空中，都可以将高质量的数字图像信号传到数字无线转播车(Wireless O.B.Van)、数字无线演播室（Wireless Studio）或指挥中心(Wireless Command Center)。该产品使用灵活方便，适合各种应用环境，可根据需要对设备频率（1MHz步进）、功率、调制方式、纠错方式、保护间隔等多种参数进行设置。
车载式COFDM无线图像发射机，完全符合MPEG-2/DVB-T技术标准,采用COFDM调制技术，通过无线方式将音、视频信号向外发射。接收设备安装在基站上，采用我公司自主研发的LS-2000系列无线高清晰移动接收设备，设备符合 MPEG-2/H.264/DVB-T 技术标准(Plus版本支持H.265) , 设备采用COFDM解调技术，通过无线方式接收从指挥车上发射过来的音、视频信号。 适用于车—车、船—船、车—固定点、船—固定点、飞机—固定点，远距离高清晰图像传输，也可用做远距离图像中继，配合全向天线，空中通视条件下传输距离最远可达50公里以上。 可以根据用户需求，定制 HD-SDI，HDMI全高清发射机，支持1080P分辨率。

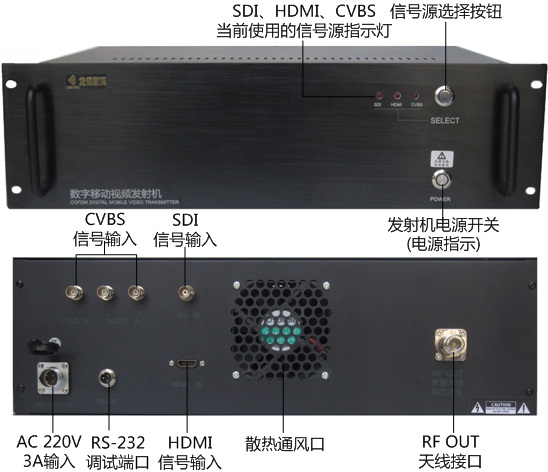

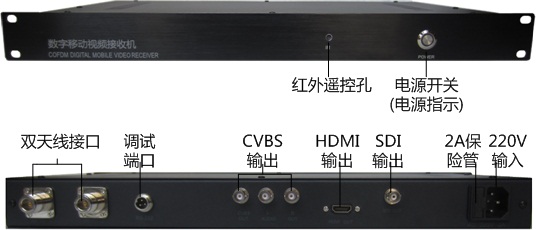

产品组成（车大功率发射机、COFDM数字接收机）（Product Image: COFDM Transmitter, Rreceiver）
1、车载大功率射机【发射功率、频率定制】；
2、车载全向吸盘鞭状天线；
3、车载摄像头系统【摄像机不计入传输系统造价】；
4、中心接收高增益全向玻璃钢天线；
5、中心接收馈线线缆；
6、中心接收滤波器；
7、中心图像接收机。

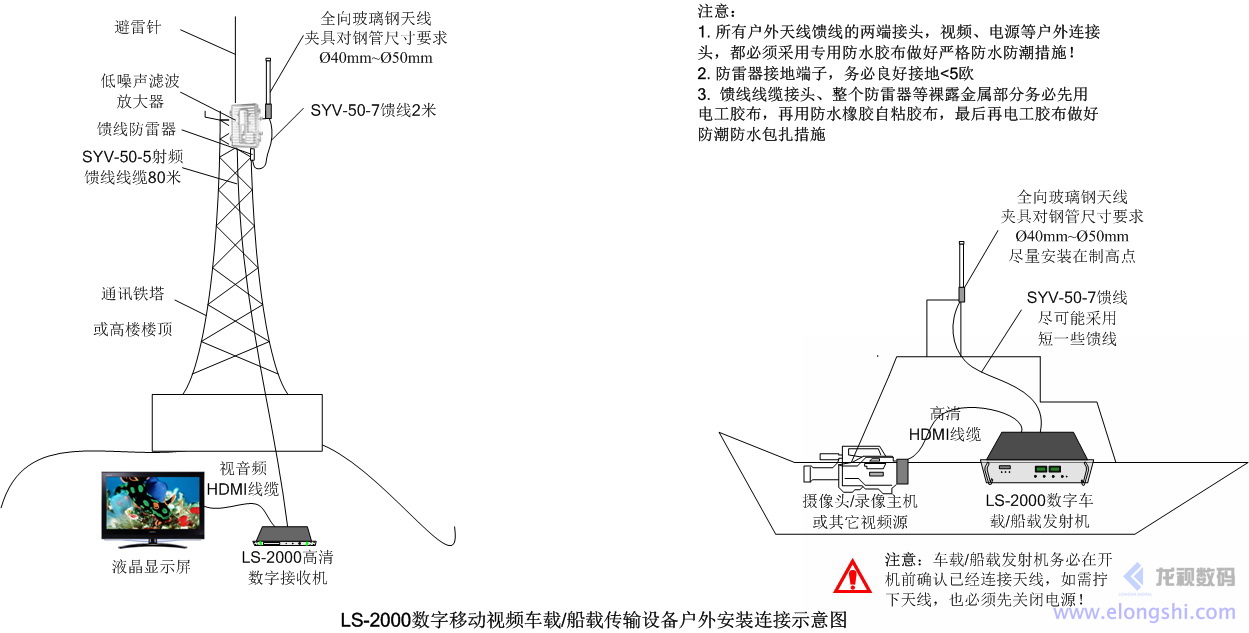

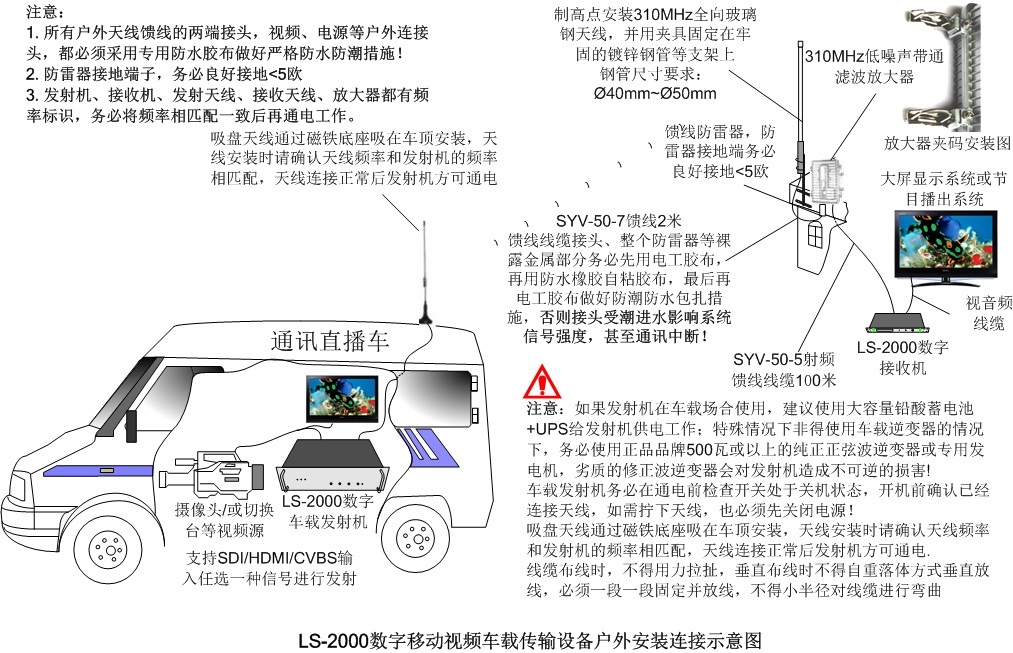

系统图(System Diagram)
产品特性
工作频段：330～460MHz，570～670MHz，1.0～1.4GHz，2.3 ～2.7GHz（1MHz步进）
高质量的数字视频处理及MPEG2/H.264视频编解码((Plus版本支持H.265))
支持模拟接口： CVBS（DVD画质，视频+左右声道立体声），数字接口：SDI、HDMI自适应输入，最高支持1080P30帧全高清（Plus H.265版本支持1080P60帧传输）
多种信号输入自适应判断，也可以任意通过面板选判一路输入信号进行发射
支持模拟接口： CVBS（DVD画质，视频+左右声道立体声），数字接口：SDI、HDMI自适应输入，最高支持1080P30帧全高清（Plus H.265版本支持1080P60帧传输）
多种信号输入自适应判断，也可以任意通过面板选判一路输入信号进行发射
极短的编码延时，端到端为200毫秒
高速移动及多径干扰下的稳定传输（移动速率240公里/小时）
具有空间分集接收能力
独立的无线传输链路和通道，完全不依赖运营商链路，不会出现4G类产品在大型活动或会议场地传输时根本无法传输的现象
独立的无线传输链路和通道，完全不依赖运营商链路，不会出现4G类产品在大型活动或会议场地传输时根本无法传输的现象
应用范围
适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输，可应用于融媒体无线、广电、消防、公共安全、交通、海防、海事、水利、人防指挥、应急指挥办、110指挥中心等等行业。它能及时的到达现场，并快速在事发现场组建成一个临时的指挥中心，这样就能更好的进行协调指挥各单位人员。扣板式发射机专用于是电视台、电力抢险、大型活动等现场实况转播等行业，它克服了原来必须使用有线的方式和转播车相连，同时距离也有限制的要求，这样使摄像等更加的方便和自如。
远距离船载实时视频无线传输系统
| 发射机技术指标 | |
| 符合标准 | MPEG-2/DVB-T/DMB-T技术标准 |
| 工作频段 | 200MHz—2.4GHz； |
| 调制技术 | COFDM |
| 载波模式 | 2K或8K |
| 调制类型 | QPSK、16-QAM或64-QAM； |
| 压缩格式 | MP@ML， 4:2:0 / 4:2:2 /4:4:4 |
| 输出功率 | 10W-30W （根据需求可以定制功率） |
| 传输距离 | 10-30KM |
| 信道带宽 | 2~8MHz可调 |
| 码流速率 | 2Mbps-15Mbps |
| 纠错编码 | 1/2;2/3;3/4;5/6 |
| 保护间隔 | 1/4;1/8;1/16 |
| 音视频编码方式 | MPEG-2/H.264 (Plus版本支持H.265) |
| 参数调节 | 调节频率和功率（RS232） |
| 输入接口1 | 标准CVBS AV信号输入 （BNC接头形式，视频+左右声道） |
| 输入接口2 | 标配HDMI信号输入 |
| 输入接口3 | 标配SDI信号输入 |
| 信号源选择 | 按钮选择输入信号,默认为CVBS,开机状态下,接入HDMI或SDI信号,会自动检测并切换信号源 |
| 加密功能 | 选配128位数字加密功能 |
| 数据通道 | 选配RS232数据传输通道，9600bps |
| 语音通道 | 选配双向语音 （选配） |
| 视频制式 | PAL/NTSC |
| 音频模式 | 立体声 |
| 图像清晰度 | 模拟信号 |
| 端端延时 | 200-300ms |
| MTBF | 连续工作 10000 小时 |
| 误码率 | ≤10-8 |
| 工作电压 | AC220V 3A |
| 外形尺寸 | 3U机箱 490mm*365mm*145mm |
| 存储温度 | -45 －＋ 75 度 |
| 工作温度 | -25 － 50 度 |
| 工作湿度 | 相对湿度 85 ％ |
| 接收机技术指标 | |
| 接收技术 | COFDM/MPEG2/H.264 (Plus版本支持H.265) |
| 覆盖范围 | 全向 360° |
| 人机接口 | 通过遥控板设置参数 |
| 接收门限 | -96dBm |
| 输出接口 | CVBS AV信号输出、 SDI信号输出、 HDMI信号输出三种信号同时输出，方便用户端使用 |
| 电源供电 | AC220V 1A |
| 尺寸 | IU 19 英寸标准机箱 / 深度 |
| 存储温度 | -45 －＋ 75 度 |
| 工作温度 | -25 － 50 度 |
| 工作湿度 | 相对湿度 85 ％ |
应用案例：

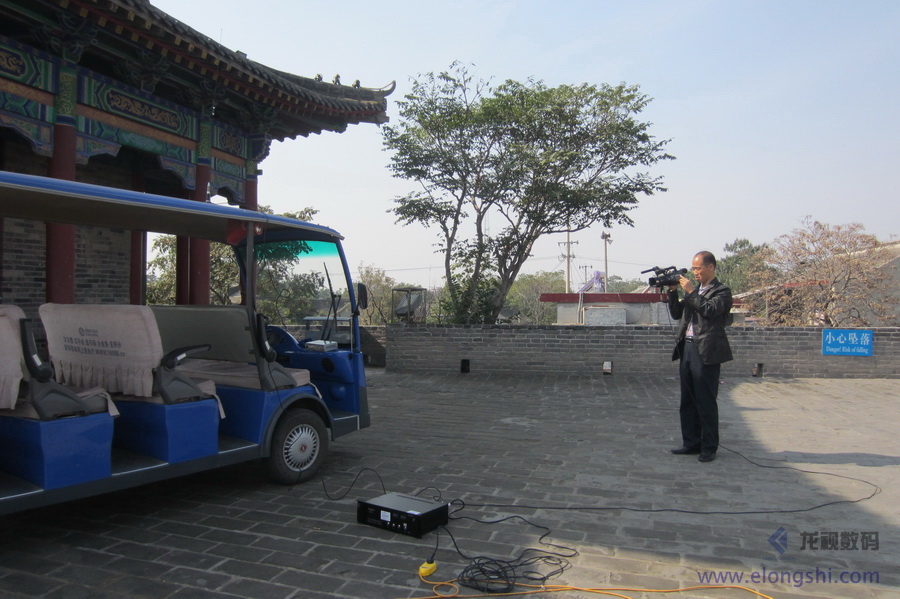

设备应用于电视台在现场实时直播：将现场实时直播画面通过发射机无线发射

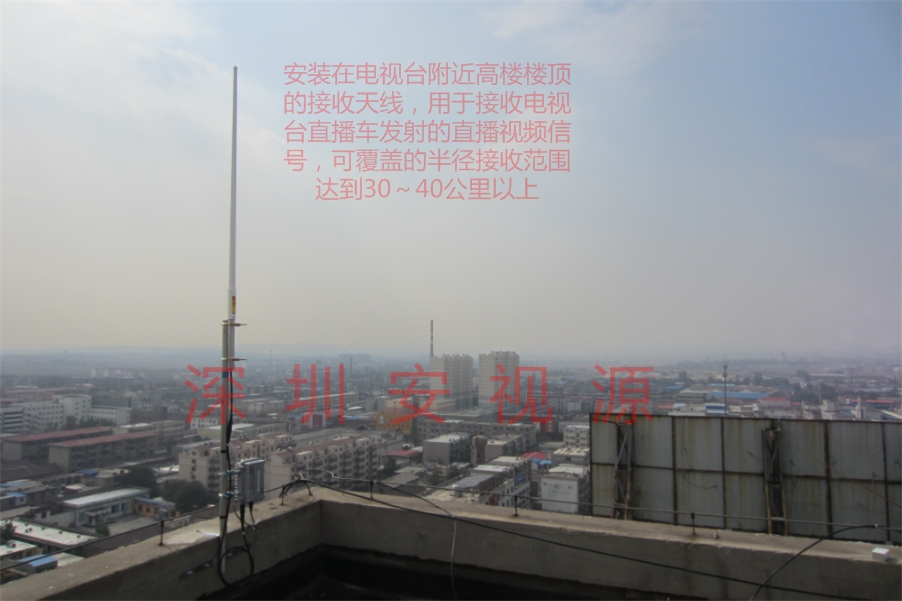

电视台直播接收的天线部分设备，安装于制高点接收现场发射的直播节目信号 （室内接收机将输出现场的视频画面，将信号接入到开路、或闭路播出系统进行实时转发，用户就可以在家看到的直播画面)

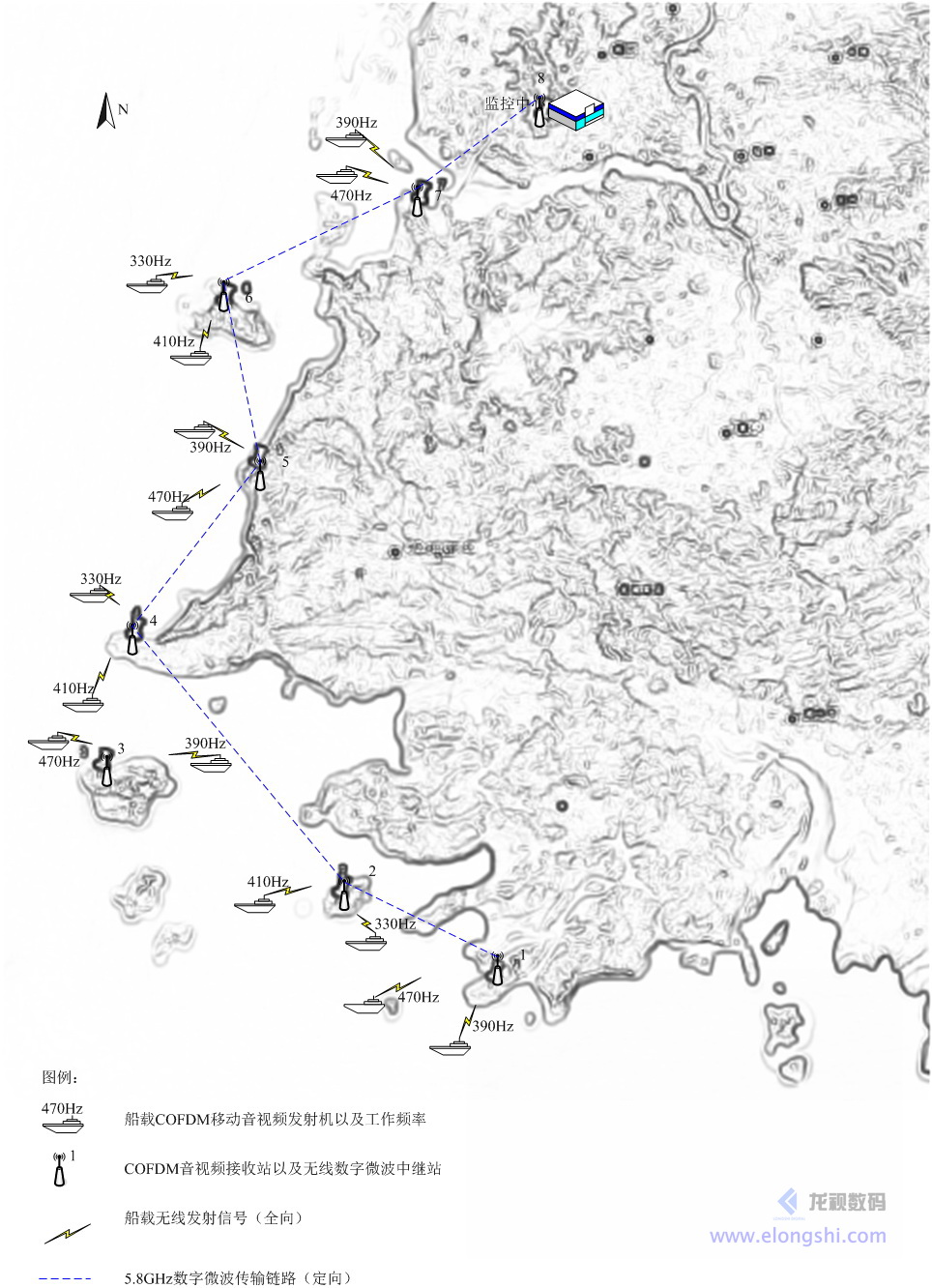

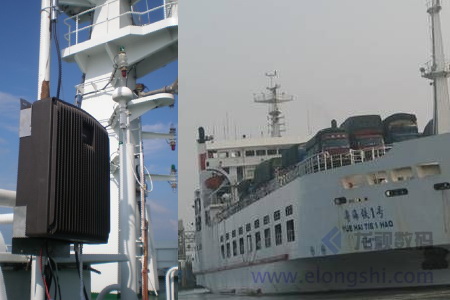

应用案例： 船载实时视频无线传输系统
