工业级数字无线微波传输
5.8G工业级远距离无线微波传输 LS-5830-E
订购热线:(+86) 755-83203097 83260705
产品介绍

5GHz免申请频段,外接高增益网格双极化天线,具有抗风能力好,点对点距离达10公里以上
适合码头、海边养殖、岛屿、森林防火等大风场合。POE供电,远距离。可OEM定制型号品牌。
工业级专业设备、稳定可靠,专业应用首选。支持固件定制,定制的账号和密码系统,具有高安全可靠性。
提供配套的地理GIS点位分析和链路仿真计算工具,无需实地现场考察,项目实施更加方便快捷


  LS-5830-E高增益外接天线微波网桥主机设备,大功率发射,专业核心芯片。高灵敏度、高带宽、高稳定性。系统带宽300Mbps,设备支持802.11n和MIMO技术。系统支持点对点PTP、点对多点远程组网应用。可中继接力、WDS、VLAN、QOS等功能。系统的外接天线MIMO接口,用于连接双极化天线系统。
外接网格天线微波无线传输

系统特性
5.8G频段工作,免申请频段
POE供电,施工简单方便
频率通道自动调整,免除了手动修改的麻烦
28dBm输出自动增益控制,高接收灵敏度
点对点和点对多点视频应用,可无缝漫游
最远传输距离达30~100公里或以上
MIMO技术,能够稳定可靠提供高净带宽
网格天线,具有更好的抗风能力
更高的有效带宽
对于特定项目,支持固件定制,定制的账号和密码系统,具有高安全可靠性,软硬件复位后都能保证系统正常通讯和安全
提供配套的地理GIS点位分析和链路仿真计算工具( http://www.elongshi.com/calc ),无需实地现场考察,项目实施更加方便快捷

主要适用范围
1、 平安城市智慧城市组网和通讯;
2、 企业、大厦、分部与总部之间组网与通讯;
3、 发射塔、通讯基站之间骨干链路通讯;
4、 实时通讯指挥和调度;
5、 森林防火监控系统;
6、 国家自然保护区远程监控;
7、 工厂、矿山、高速公路、电力、电厂、油库、港口、码头无线监控或组网;
8、 小区、工厂智能监控;
9、 其他微波组网联网;
10、10~100公里通讯塔之间传输链路部署;
11、宽带、网络、远程数据、485工业通讯共享与组网;
12、......

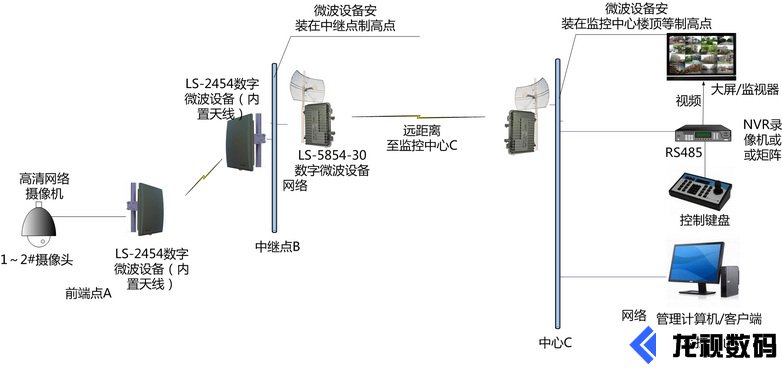

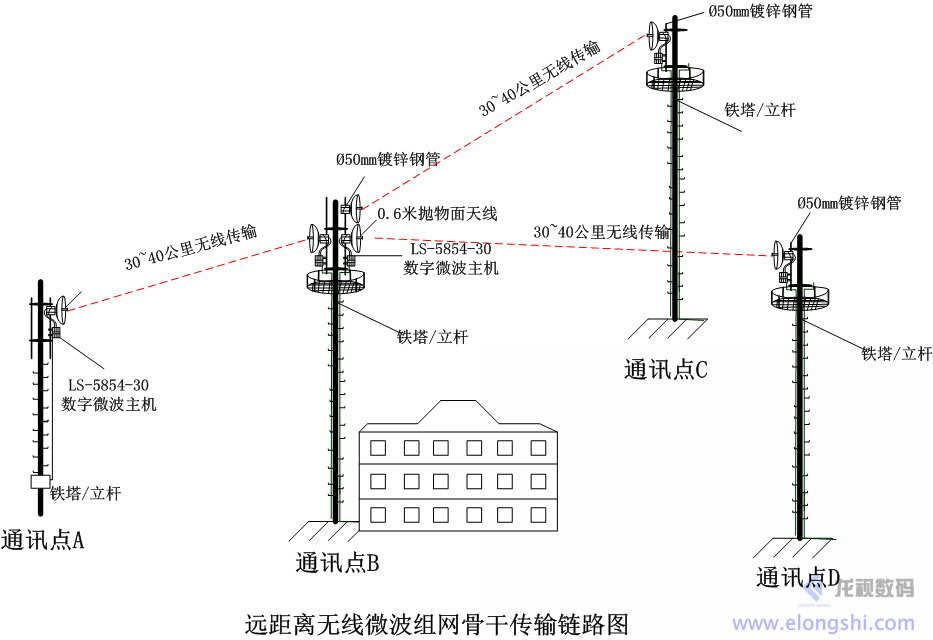

系统应用图
无线监控微波传输

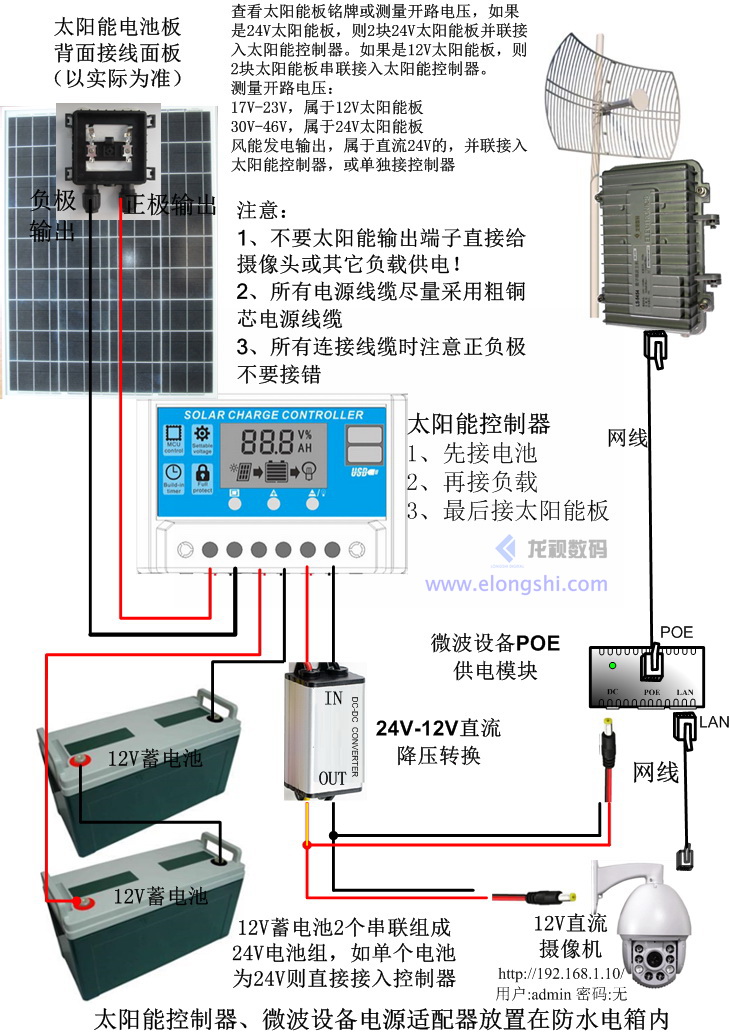

系统采用太阳能供电时设备连接图
深圳安视源无线微波采用太阳能供电设备连接图

在线地形分析和链路仿真计算工具计算案例(60%费列尔传输链路无遮挡则为有效可行的传输链路,具体可咨询在线客服)工具:http://www.elongshi.com/calc
深圳安视源在线地形分析和链路仿真计算工具计算案例1
深圳安视源在线地形分析和链路仿真计算工具计算案例2

技术参数
射频和天线
工作频率 4900MHz~5850MHz
发射功率 20dBm~28dBm可调
输出阻抗 50Ω(N型外接天线接口)
协议标准 IEEE802.11a/n
灵 敏 度 -96dBm@30Mbps -75dBm@300Mbps
调制方式 DSSS, OFDM
天线模式 MIMO双天线, V+H极化
天线增益 30dBi(需外接)
波瓣角度 V:6°, H:4°@30dBi天线时

数据和工作参数
工作方式 点对点, 点对多点
链路速率 自动速率调整, 802.11a最高速率300M,有效速率超过60~100M
访问方式 码分多址/时分复用/动态轮询
传输视距 NLOS(Frenel传输区域可以有部分障碍)
传输协议 户外无线协议
带宽控制 上、下行对称或非对称,客户端软件带宽可控制以1k为单位
支持协议 Nstreme, CSMA/CA, TCP/IP, IPX/SPX, NetBEUI, DHCP, NDIS3, NDIS4, NDIS5,  Spanning Tree, Multicast, HTTPS, NTP, SSH

管 理
Web管理 支持
SNMP代理SNMP MIB 支持
场强显示 支持, TELNET, 本地串口

安全性
MAC 地址过滤 支持
防 火 墙 支持
数据加密 64-bit WEP/128-bit WEP/WPA/WPA2

硬 件
LAN/WAN RJ45或8Pin航空接头
电 源 24VDC @ 1.5A, 五类线远程供电(PoE)

环境和物理性能
设备耗电 ≤10W
工作温度 -30~80℃
湿 度 ≤95%(非凝结)
尺 寸 272mm×176mm×120mm
主机重量 约2.7kg(不含天线)
天线尺寸 0.6m×0.9m(30dBi网格天线)
天线重量 约4kg(30dBi网格天线)
安装固定 抱杆直径:Ø30~Ø48mm(用户自备固定抱杆)

保修 1年免费,详情参照保修条例

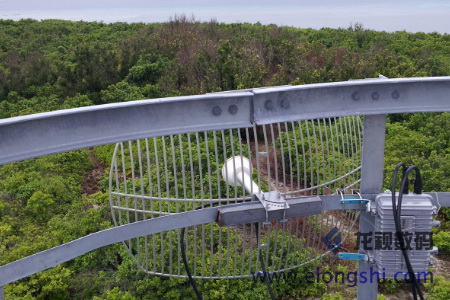

应用案例: 自然保护区无线远程监控系统
自然保护区无线远程监控系统

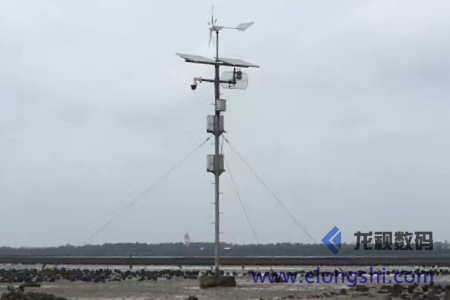

应用案例: 海岸线监控港口自然保护区监控系统
海岸线监控港口监控系统

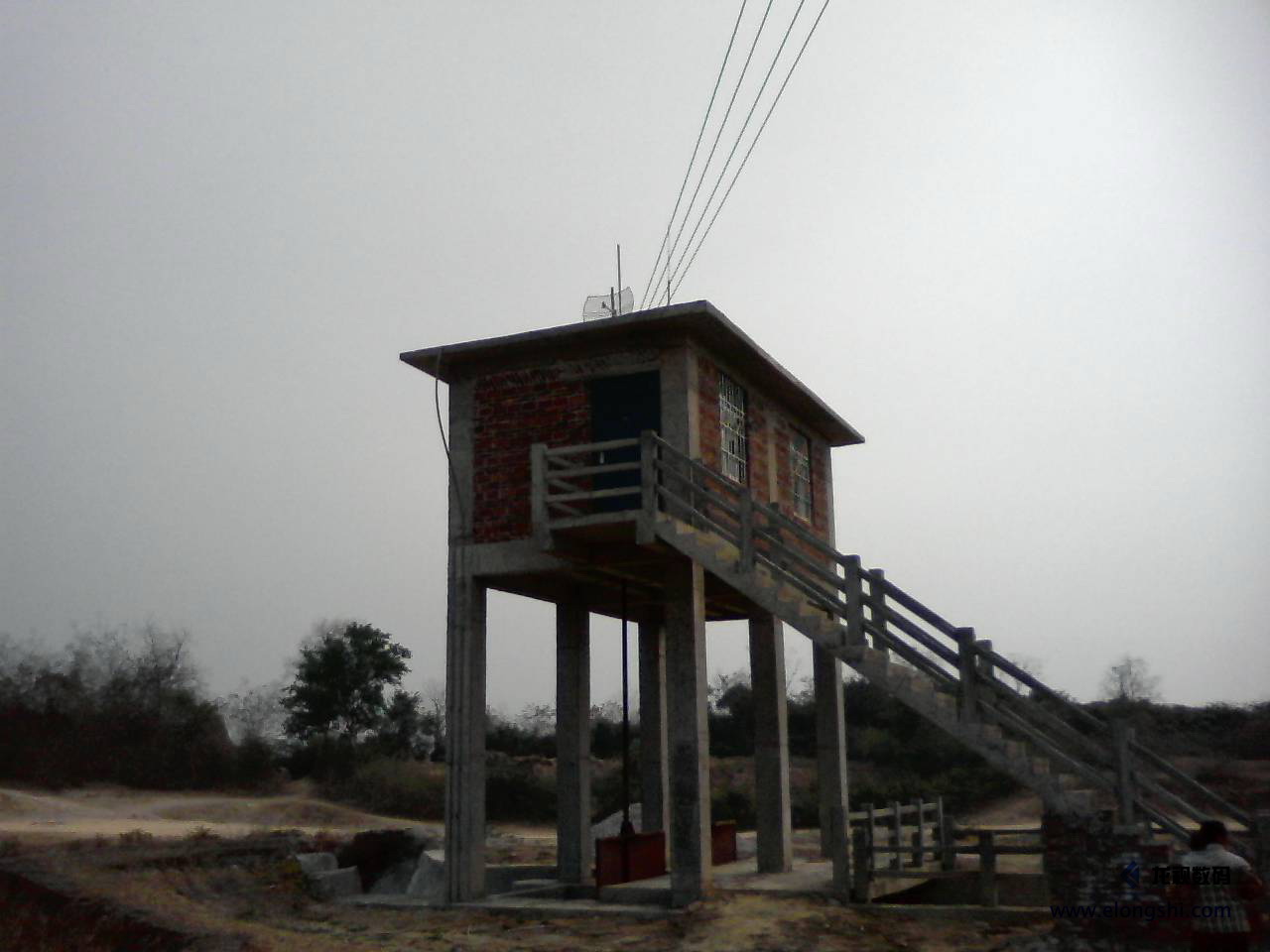

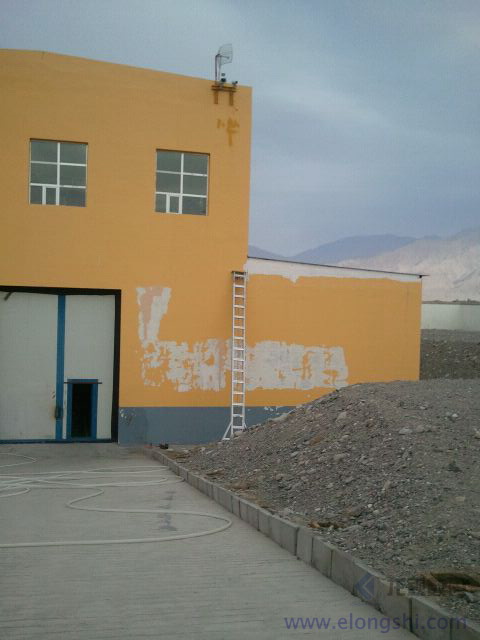

应用案例: 远距离矿山与矿区监控、水利水闸自动检测监控系统
深圳安视源远距离矿区与矿山无线监控系统深圳安视源无线微波水利水闸自动检测监控系统
