产品介绍
简介：
外接天线S波段工业级微波音视频图像传输设备(5～10公里)，采用无线微波来传输远程监控视频信号，在传输每路图像的同时传输一到两路音频信号，工作频率2.4GHz。由于选用了较高的频率和锁相环（PLL）技术，具有较强的抗干扰性能，图像完全实时且清晰稳定。传输距离根据客户要求10—100km选，配中继器不怕遮挡。 系统配套的外接天线，是为扩频通信系统设计生产的。其口面切割与馈源照射方向图相适应,保证天线工作于最佳状态。此天线的特点是:增益高,作用距离远,结构轻巧,架设方便，风阻小。
LS-1800S外接天线S波段工业级微波音视频图像传输设备(5～10公里)，远程微波图像传输系统可以远距离传输实时高清晰度视频图像，由于图像载频高，抗干扰性强，传输距离远，深受各行业用户好评。用于公共安全、边防、城市交通、高速公路、森林防火、金融、银行、企业、油田构成各种定点、移动无线远距离电视监控系统，以及电视节目传输系统。
LS-1800S外接天线S波段工业级微波音视频图像传输设备(5～10公里)，远程图像传输系统的构成：
LS-1800S 图像发射机 1台(含外接天线接口)，50欧-7专业低损耗馈线线缆1条（2米），2.4G高增益24dBi栅格天线1付（含天线安装夹具）
LS-1800S 图像接收机 1台(含外接天线接口)，50欧-7专业低损耗馈线线缆1条（2米），2.4G高增益24dBi栅格天线1付（含天线安装夹具）

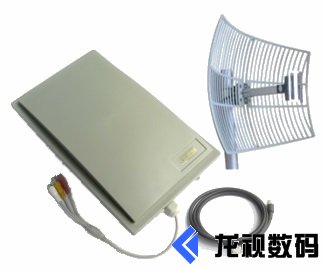

设备外观：(铝合金腔体，散热更好，稳定好用，含外接天线接口，支持远距离传输)
（发射和接收外观一样，实际使用时根据设备标识区分）
主要适用范围：
该设备可以广泛应用于范围广、分布散的安全监控、交通监控、工业监控、家庭监控等众多领域。如：
·取款机、银行柜员、超市、工厂等的无线监控
·看护所、幼儿园、学校提供远程无线监控服务
·电力电站、电信基站的无人值守系统
·石油、钻井、勘探等无线监控系统
·智能化大厦、智能小区无线监控系统
·流水线无线监控系统，仓库无线监控系统
·森林、水源、河流资源的远程无线监控
·户外设备无线监理
·桥梁、隧道、路口、铁路交通状况无线监控系统
·建筑工地，农村上网，平安城市等等……
性能指标：
| 工作频率 | 2.400~2.483GHZ |
| 发射功率 | 8-36dBm（根据用户用户需求定制） |
| 输出阻抗 | 50 Om |
| 输入视频 | 1V峰-峰值 |
| 输入音频 | 0.1-1.0V峰-峰 |
| 工作电压 | +12VDC |
| 工作电流 | 200-1500mA |
| 调制方式 | FM |
| 杂波抑制 | ≤-65dB |
| 调制指标 | DG£5%，DP£5°，PGS(7 |
| 调制带宽 | 40MHZ |
| 视频制式 | PAL |
| 极化方向 | 水平或垂直 |
| 环境温度 | -15℃-+55℃ |
| 输出接口 | 1Video,2Audio,DC12V |
| 主机尺寸 | 320 mm×200mm×100 mm |
| 馈线线缆： | |
| 线缆阻抗 | 50欧 |
| 天线指标： | |
| 频率范围 | 2400～2483 MHz |
| 带 宽 | 83 MHz |
| 增 益 | 24 -dBi |
| 水平面波瓣宽度 | 10 -° |
| 垂直面波瓣宽度 | 14 -° |
| 前 后 比 | ≥31 -dB |
| 驻 波 比 | ≤1.5 |
| 输入阻抗 | 50-Ω |
| 极化方式 | 垂直或水平 |
| 最大功率 | 100-W |
| 接头型号 | N母头（室外接头） |
| 机械参数 | |
| 口面尺寸 | 0.6×0.9 -m |
| 重 量 | 3.6 -kg |
| 支撑杆直径 | Ф40～50 -mm |

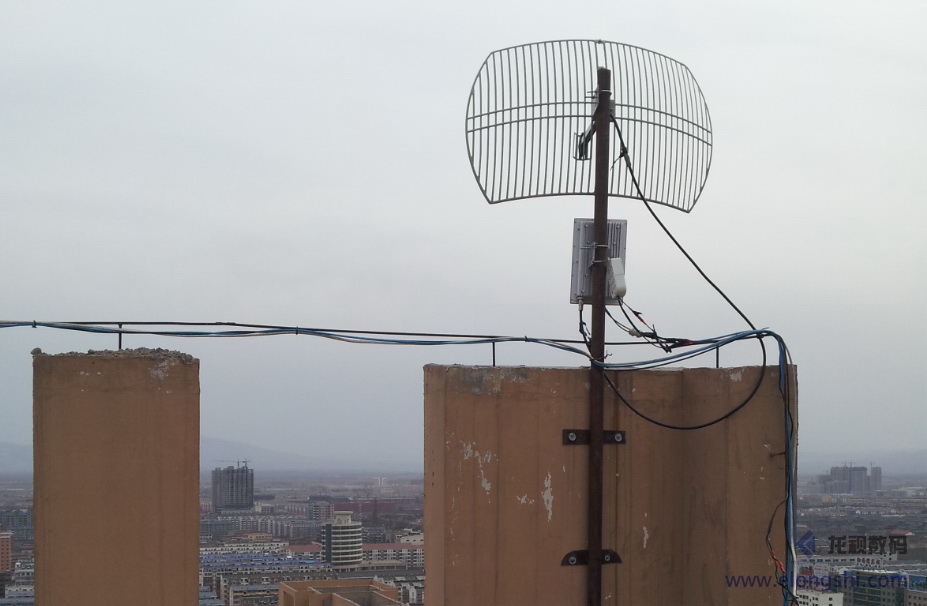

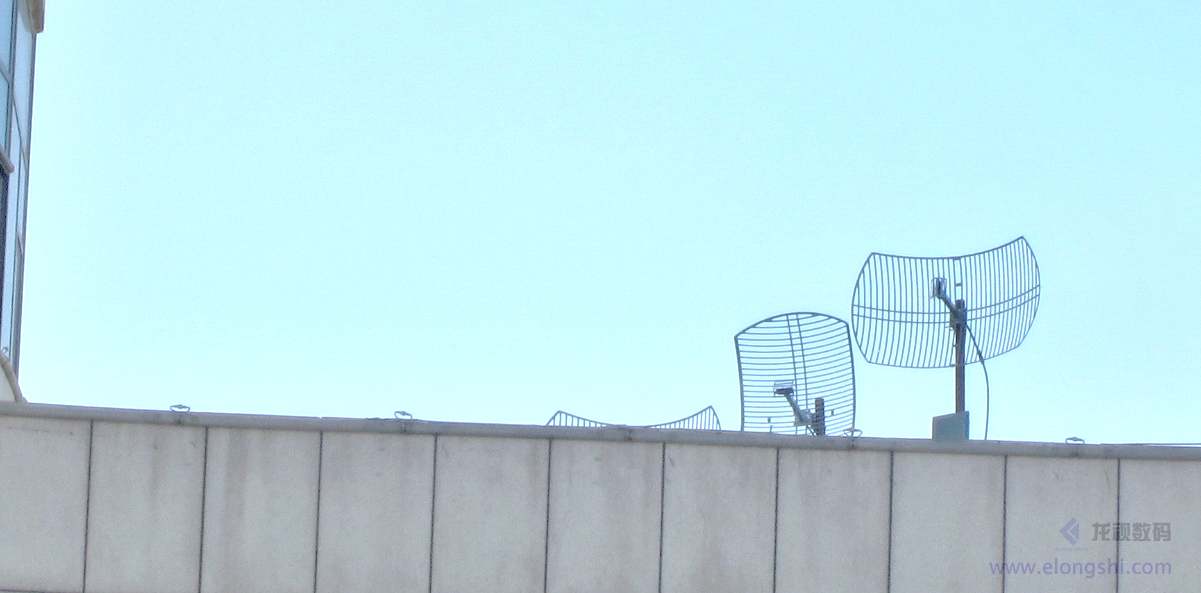

应用案例： 远程视频监控远距离油田油井无线微波传输
远程距离模拟无线影音传输，视频+声音（立体声）
