COFDM便携视频无线传输
COFDM标清高清便携式移动单兵图像传输设备
订购热线:(+86) 755-83203097 83260705
产品介绍

  单兵图像传输系统,采用数字化先进的COFDM调制技术,符合MPEG-2/H.264/H.265/DVB-T技术标准,能传输DVD标准、FULL-HD高清清晰度音视频信号。设备发射机小型化方便携带,可安装在专业摄影机或军用背架上,而且在高速运动中以及有障碍情况下也可以高速实时传输,相比传统模拟传输系统或普通数字扩频系统具有更优良的传输效果,适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输。传输距离达0.3~10公里*(实际传输距离视环境而定,5~10公里仅当接收天线架设在高楼楼顶等制高点的情形)。
  COFDM标清广播级便携式移动单兵图像传输设备,是一种无线高清图像实时传输系统,是我公司生产的广播级高清晰的图像实时传输系统(高清、标清根据需要选配)。采用当前领先的COFDM调制技术,有相对窄的空中带宽(2~8MHz可调)和很强的抗多径干扰能力,克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰,实现在高速运动中拍摄并实时非视距传输高质量图像,特别适合于复杂环境下使用;视音频编码采用MPEG-2/H.264标准,清晰度达到DVD分辨率(720*576 @ PAL/720*480 @ NTSC)FULL-HD(1920*1080),具有画质清晰、色彩亮丽、图像流畅的特点。
  HD-SDI或HDMI接口发射机,支持1080P全高清
  COFDM标清广播级便携式移动单兵图像传输设备(1~10公里定制)
  HD-SDI接口发射机,支持1080P全高清
  选配AHD高清视频接口

COFDM标清高清便携式移动单兵图像传输设备
系统介绍
  利用国际先进的COFDM调制技术以及龙视数码独有的 E-Lock专业调制技术,最新一代无线图像传输设备,有便携式、船载式、车载式和空中机载式,能实现在高速运动中“非通视条件下”高质量图像的高速实时传输,在大型的军事演习、现场新闻采集、实况转播、实时动态监控等应用领域中使用户获得意想不到的效果!您在室外、室内、车上、船上、空中,都可以将高质量的数字图像信号传到数字无线转播车(Wireless O.B.Van)、数字无线演播室(Wireless Studio)或指挥中心(Wireless Command Center)或无人机(UAV)视频传输。该产品使用灵活方便,适合各种应用环境,可根据需要对设备频率(1MHz步进)、功率、调制方式、纠错方式、保护间隔等多种参数进行设置。
  车载式COFDM无线图像发射机,完全符合MPEG-2/H.264/H.265/DVB-T技术标准,采用COFDM调制技术,通过无线方式将音、视频信号向外发射。接收设备安装在基站上,采用我公司自主研发的LS-2000系列无线高清晰移动接收设备,设备符合 MPEG-2/H.264/H.265/DVB-T技术标准 , 设备采用COFDM解调技术,通过无线方式接收从指挥车上发射过来的音、视频信号。 适用于车—车、船—船、车—固定点、船—固定点、飞机—固定点,远距离高清晰图像传输,也可用做远距离图像中继,配合全向天线,空中通视条件下传输距离最远可达50公里以上。

应用范围
  可应用于公安、消防、 交警、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等. 适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输。
产品特点
  适合高速数据传输,速率一般大于 2M bps ,满足高质量视音频的传输 。高质量的视音频除对摄像机的要求外,对编码流、信道速率要求十分高。COFDM 技术每个子载波可以选择 QPSK 、 16QAM 、 64QAM 等高速调制,合成后的信道速率一般均大于2M bps 。因此,可以传输 MPEG-2/H.264/H.265中 4:2:0 、4:2:2高质量编解码,接收端图像分辨率可达到 576×720 或480×720 ,1920×1080,满足后期分析、存储、编辑等要求。 SDI和HDMI接口设备支持1080P全高清输入输出。
COFDM抗电磁干扰性能
  对抗频率选择性衰落或窄带干扰及信号波形间的干扰性能优越,通过各个子载波的联合编码,具有很强的抗衰落能力。在单载波系统中(如数字微波,扩频微波等),单个衰落或干扰能够导致整个通信链路失败,但是在多载波 COFDM 系统中,仅仅有很小一部分子载波会受到干扰,并且这些子信道还可以采用纠错码来进行纠错,确保传输的低误码率。
信道利用率很高
  这一点在频谱资源有限的无线环境中尤为重要;当子载波个数很大时,系统的频谱利用率趋于 2Baud/Hz 。
单兵设备应用形式
  适用于单兵~车、单兵~指挥中心。由于设备功率大距离远、可进行现场大范围移动式高清晰图像传输,通过大功率发射机中转视距下可传输60公里+。

产品组成(发射机和接收机
COFDM标清高清便携式移动单兵图像传输设备

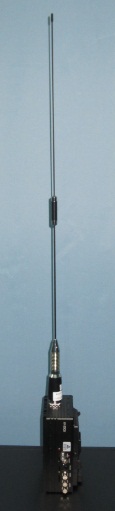

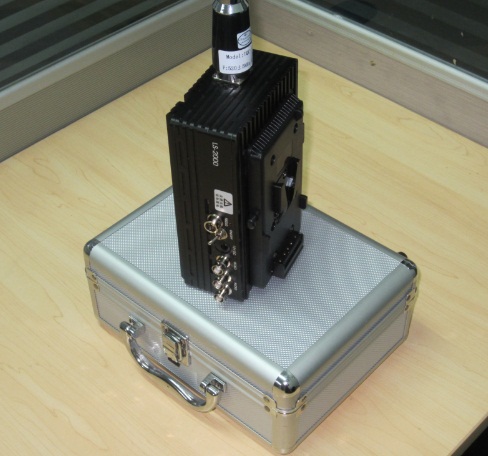

便携式发射机:
COFDM标清高清便携式移动单兵图像传输设备COFDM标清高清便携式移动单兵图像传输设备

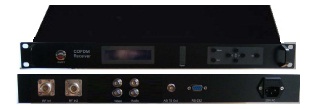

 接收机
COFDM标清高清便携式移动单兵图像传输设备

典型系统配置清单:
1、便携式单兵发射机【发射功率、频率定制】;
2、全向鞭状天线;
3、便携摄像头系统【摄像机不计入传输系统造价】;
4、中心接收高增益全向玻璃钢天线;
5、中心接收馈线线缆;
6、中心接收滤波器;
7、中心图像接收机。

产品特性
工作频段:200~1400MHz,(定制的一定频率范围内1MHz步进)
高质量的数字视频处理及MPEG-2/H.264/H.265视频编解码,DVD,Full-HD画质 ,支持SDI和HDMI接口,选配AHD高清视频接口
极短的编码延时,端到端为200毫秒
强大的NLOS非视距传输能力
高速移动及多径干扰下的稳定传输(移动速率240公里/小时)
具有空间分集接收能力,双极化接收,信号稳定、图像流畅
锂电池供电,2~3小时续航时间(锂电池选配)

应用范围
  适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输,可应用于广电、消防、公共安全、交通、海防、海事、水利、人防指挥、应急指挥办、110指挥中心等等行业。它能及时的到达现场,并快速在事发现场组建成一个临时的指挥中心,这样就能更好的进行协调指挥各单位人员。扣板式发射机专用于是电视台、电力抢险、大型活动等现场实况转播等行业,它克服了原来必须使用有线的方式和转播车相连,同时距离也有限制的要求,这样使摄像等更加的方便和自如。

发射机技术指标
◆符合标准: MPEG-2/H.264/H.265/DVB-T/DMB-T技术标准
◆工作频段: 200MHz—1.4GHz;
◆调制技术: COFDM或TDS-OFDM
◆载波模式: 2K或8K
◆调制类型: QPSK、16-QAM或64-QAM;
◆压缩格式: MP@ML, 4:2:0
◆输出功率: 10W-30W (根据需求可以定制功率)
◆传输距离: 10-30KM
◆信道带宽: 2/6/8MHZ
◆码流速率:2Mbps-15Mbps
◆纠错编码:1/2;2/3;3/4;5/6
◆保护间隔:1/4;1/8;1/16
◆音视频编码方式: MPEG-2/H.264/H.265
◆参数调节: 调节频率和功率(RS-232)
◆输入接口1:AV信号输入 (BNC接头形式)
◆输入接口2:ASI信号输入
◆输入接口3:SDI信号输入 ,SDI或HDMI接口支持1080P,选配AHD高清视频接口
◆加密功能: 选配128位数字加密功能,可修改密码;
◆数据通道: 选配RS232数据传输通道,9600bps
◆语音通道: 选配双向语音
◆视频制式: PAL/NTSC
◆音频模式: 立体声
◆图像清晰度: 标清分辨率720 × 576(DVD标准),SDI或HDMI接口支持1080P,选配AHD高清视频接口
◆端端延时:250ms
◆MTBF : 连续工作 10000 小时
◆误 码 率: ≤10-8
◆天线增益:5.5dBi(@340MHz鞭状天线)
◆天线长度:1米(@340MHz鞭状天线)
◆发射范围:全向360°
◆工作电压:DC12V
◆选配电池:14.8V 120Wh带LED电量显示锂电池
◆外形尺寸:12cm×8cm×16cm(未连接天线时)定制版本以实际尺寸为准
◆安装接口:Sony或Panasonic定制其中一种接口(发射机与摄影机或背架,发射机与电池的安装接口相同)
◆存储温度: -45 -+ 75 度
◆工作温度: -25 - 50 度
◆工作湿度: 相对湿度 85 %

接收机和天线技术指标
◆接收技术: COFDM/MPEG-2/H.264/H.265
◆覆盖范围: 全向 360°
◆人机接口: 通过遥控板设置参数
◆接收门限: -96dBm
◆输出接口1: AV信号输出(1路视频,2路音频)
◆输出接口2: SDI信号输出
◆输出接口3: HDMI信号输,选配AHD高清视频接口
◆电源供电: AC220V
◆尺  寸: IU 19 英寸标准机箱 / 深度: 340
◆存储温度: -45 -+ 75 度
◆工作温度: -25 - 50 度
◆工作湿度: 相对湿度 85 %
◆天线增益: 5.5dBi(@340MHz鞭状天线);10.5dBi(@340MHz玻璃钢天线)
◆天线长度: 1米(@340MHz鞭状天线);1.8米(@340MHz玻璃钢天线

设备安装
发 射 机: 安装在摄像机与电池之间或安装在背架与电池之间
接 收 机: 安装在室内或车内
发射天线: 直接拧在发射机天线接口上
接收天线: 将天线磁铁底座直接吸在车顶,将馈线连接到车内接收机(车载接收时);将天线通过U形夹码抱杆固定在楼顶,通过馈线线缆连接到室内接收机(室内接收时)

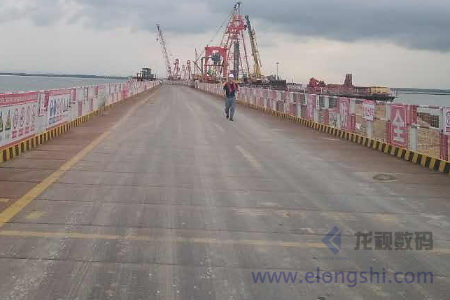

应用案例: 港口码头应急通讯和实时演练
COFDM标清高清便携式移动单兵图像传输设备
