天线馈线以及避雷器件
5.8G双极化高增益板状天线 LS-5800BP65VH23
订购热线:(+86) 755-83203097 83260705
产品介绍

简介
  双极化高增益天线,扇区板状天线是专门为扩频通信设计生产的。该天线经过优化设计和精心调试,驻波性能好,增益高,前后比大;结构牢靠,具有很好的防振动冲击和防水防腐能力;外形尺寸小,安装方便,无论安装在铁塔上或楼顶上其方向图都不受影响。
双极化高增益天线
指标参数

频率范围
Frequency range 5150-5850
带宽
Bandwidth 700
增益
Gain 2×23
水平面波瓣宽度
Horizontal Beanwidth-° 65
垂直面波瓣宽度
Vertical Beamwidth-° 15
前后比
F/B Ratio-dB ≥30
隔离度
Isolation Between Pols -dB ≥30
电压驻波比
VSWR ≤2.0
标称阻抗
Nominal Impedance-Ω 50
极化方式
Polarization 垂直和水平
Vertical and horizontal
最大功率
Maximum Power-W 50
尺寸
Dimensions-mm 750×170×55
重量
Weight-kg 3.4
抗风强度
Rated Wind Velocity-m/s 60
接头型号
Connector 2×N座  2×N Female
支撑杆直径
Mounting Mast Diameter-mm Φ50-70

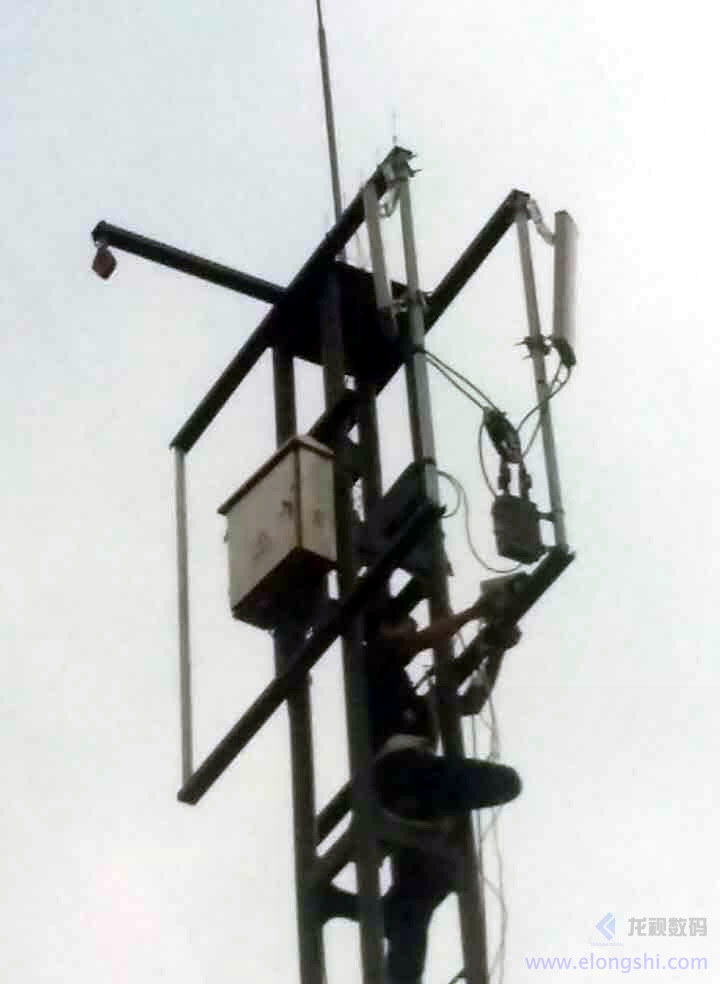

应用案例: 扇区天线一对多无线组网应用
扇区天线一对多无线组网应用

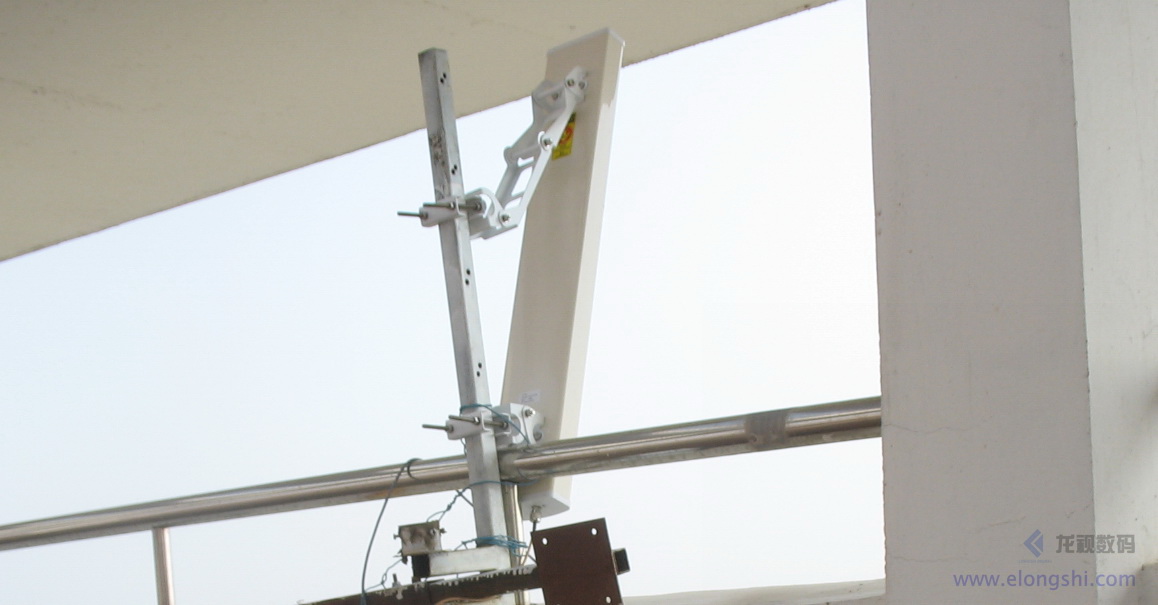

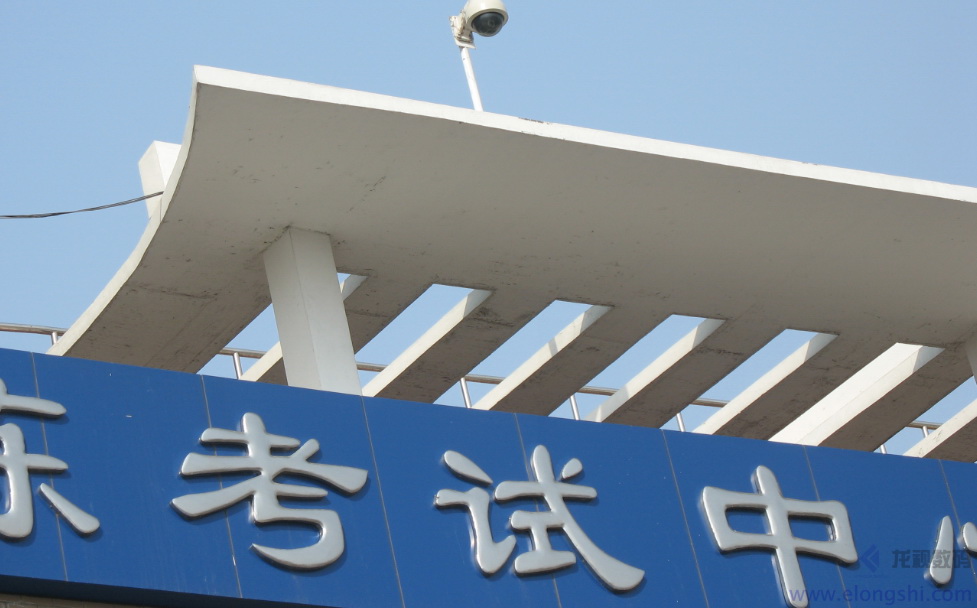

深圳龙视数码驾驶员考试系统无线覆盖组网系统
深圳龙视数码驾驶员考试系统无线组网深圳龙视数码驾驶员考试系统无线组网深圳龙视数码驾驶员考试系统无线组网

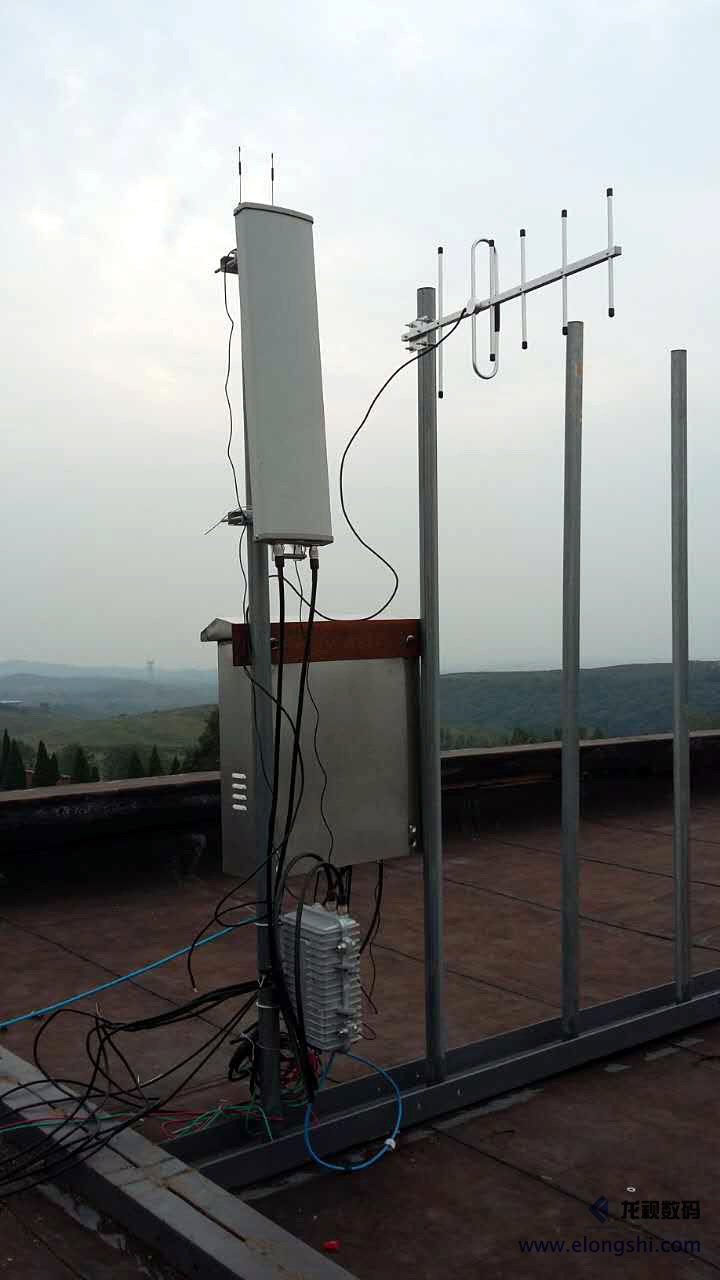

深圳龙视数码工业级无线微波组网系统
深圳龙视数码工业级无线微波组网系统深圳龙视数码工业级无线微波组网系统
