天线馈线以及避雷器件
产品介绍
LS-4961D38专为远距离通讯系统设计，具有结构简单、牢固可靠、抗风能力强、安装、维护方便、电气性能良好。天线座架应采用热喷锌或热浸锌工艺，钢结构，抗腐蚀能力强，符合CCIR 580、IESS 601及INTERSAT的要求。

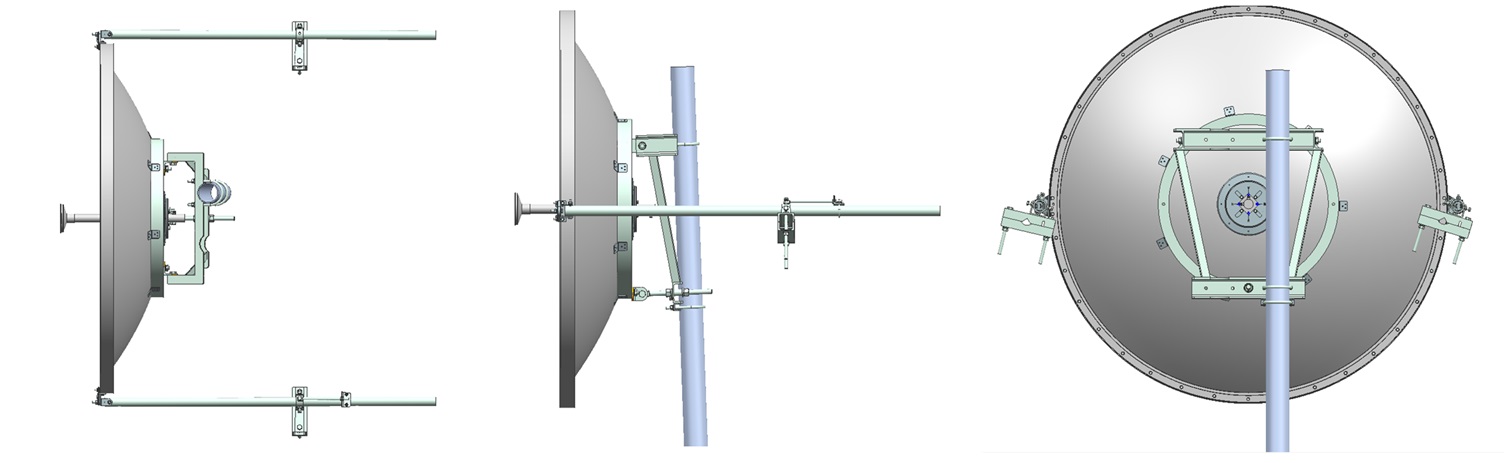

天线俯视图、侧视图、后视图：
设备参数：
| 电气参数: | ||
| 频率范围 | 4900-6100MHz | |
| 带宽 | 1200MHz | |
| 极化方式 | 垂直和水平双极化 | |
| 增益 | 38±1dBi | |
| 半波功率角度 | 水平面:2.1°,垂直面:2.1° | |
| 驻波比 | ≤1.5 | |
| 隔离度 | ≥35dB | |
| 前后比 | ≥50dB | |
| 最大输入功率 | 100watts | |
| 输入阻抗 | 50Ω | |
| 机械参数: | ||
| 反射面材质 | 压铸铝 | |
| 挂架材质 | 优质碳素结构钢件 | |
| 挂架表面处理 | 热浸锌 | |
| 挂架调整范围 | 方位粗调360° ， 微调±5°，俯仰微调±5° | |
| 天线接头 | 2 N 型母头 | |
| 抱杆直径 | Φ90~114mm(主支撑杆)，Φ70~90mm(天线两侧的两个辅助支撑杆) | |
| 环境参数: | ||
| 运行温度 | -55 °C ~ +70 °C | |
| 抗风能力 | 工作风速：35m/s（水平偏转小于0.1º）极限风速：55m/s | |
| 相对湿度 | 0 - 80% | |
| 覆冰厚度 | 25mm | |
| 尺寸及重量: | ||
| 天线尺寸 | Φ1.8m | |
| 净重｜毛重 | 80kg｜90kg | |
| 运输包装 | 2 副/箱 | |
| 包装尺寸 | 192*192*67cm | |
