COFDM技术在电视无线直播中的优势和作用
时间: 2019-02-26浏览次数：
COFDM技术的出现。为了解决这些问题，我们利用COFDM技术，在转播车上配备了可移动的无线接收电视和无线摄像机，提高了节目制作的灵活性。
COFDM电视数字移动直播微波车作为一个移动的电视转播，具有方便和灵活的特点。而由于现场环境限制，有时候不能满足电视转播的需要。譬如：在直播中需要看到的接收回传信号由于现场没有线路而常常看不到。由于地形限制（太高或太远），个别摄像机的电缆去不到而影响了转播效果。而一直以来模拟微波技术都无法克服多径反射及遮挡所带来的困扰，而且只能进行点对点的传输。在一些场合，如：奥运火炬传递，体育赛场，马拉松竞赛，汽车摩托车赛等，要想实时传送，需要十分复杂的微波系统，小心的设计和操作也不能保证完美的图像。直到COFDM技术的出现。为了解决这些问题，我们利用COFDM技术，在转播车上配备了可移动的无线接收电视和无线摄像机，提高了节目制作的灵活性。那什么是COFDM呢?
产品组成：（车大功率发射机、COFDM数字接收机）
一.COFDM的原理
OFDM是一种无线环境下的高速传输技术。无线信道的频率响应曲线大多是非平坦的，而OFDM技 术的主要思想就是在频域内将给定信道分成许多正交子信道，在每个子信道上使用一个子载波进行调制，并且各子载波并行传输。这样，尽管总的信道是非平坦的，具有频率选择性，但是每个子信道是相对平坦的，在每个子信道上进行的是窄带传输，信号带宽小于信道的相应带宽，因此就可以大大消除信号波形间的干扰。由于在OFDM系统中各个子信道的载波相互正交，它们的频谱是相互重叠的，这样不但减小了子载波间的相互干扰，同时又提高了频谱利用率。
COFDM是OFDM与信道编码的结合，而OFDM是一种多载波调制方式，其基本思想是把高速率的信息流通过串/并变换，转换成低速率的N路并行数据流，然后用N个相互正交的载波进行调制，将N路调制后的信号相加即得发送信号。OFDM良好地解决了多径环境中的信道选择性衰落，但对信道平坦性衰落（即各载波的幅度服从瑞利分布的衰落），尚未得到较好的克服。用信道 编码来解决这一问题的OFDM称为COFDM。COFDM（CodedOFDM）基于使信息在频域和时域扩展的思想，通过编码使传输时各单元码信号受到的衰落可认统计独立，从而消除平坦性衰落及多普勒频移的影响。为了抵消多径衰落、同频干扰以及各种噪声，COFDM采用下列措施：
1.利用在每个信号周期前插入一个保护间隔Δ来对付多径衰落。只要多径时延的大小在保护间隔内，它对系统的性能就没有太大影响。由于接收到的频域信号必然受到干扰，所以需要精确地测得多径传递函数，与接收端进行均衡。在实际中，用发射已知测试信号的方法来预测信道特性，得到各载波上的均衡因子，用均衡因子进行均衡，消除多径干扰。
2.采用频谱开槽的办法来消除同频干扰。即通过频谱成形，将信号点在有效载波频带上进行排列，预留出频谱保护带即在频谱中开槽，开槽的位置分别对应于普通电视的亮度载波、色度载波和伴音载波，同时频带边缘还需留有一定的边缘保护，防止频谱泄露，对邻频带造成干扰。
3.采用RS+TCM级联码并辅以交织来对付各种噪声干扰，降低误码率。利用RS编码对数据加以前向纠错保护；
利用时域交织/解交织器将TCM解码后的突发误码分散到不同的RS码字中，使其不超过RS码的纠错能力；TCM编码将编码与调制结合起来，一般采用2/3卷积码对MQAM的星座点进行编码；频域交织的作用是使相邻网格编码的信号点在时间上分散开，以便使突发干扰点的噪声相对均匀地分散在不同网格编码点，而非集中在连续的几个信号点上而导致超出TCM的解码能力，频域交织由于将受同频干扰严重的载波分量分散开，因而提高了TCM对同频干扰的抵抗能力。
二.COFDM在电视直播中的优势
采用COFDM调制技术的电视直播是一种多载波数字调制技术，每个载波都具有一种低的比特率，这一技术能够很好地处理多径信号移动接收，巧妙地利用了多路径反射信号来增强接收信号的强度和质量；呈现出“非视距、可绕射、抗干扰、能移动、多载波、距离远”等特点，同时利用MPEG2的数字压缩编、解码方式，解决了电视直播传输中很多困难，能够实现移动图像的实时广播级质量的传输，在电视直播的传输中可发挥出独有的优势。
首先，直播效果好。与传统的模拟微波和卫星传输相比，利用电视数字移动直播微波车具有抗多径干扰、抗多普勒频移等优点，支持非视距的信号传输，即使在楼宇密集的地方，也能实现信号的正常传输。支持高速移动传输和接收，在车辆移动过程中，在接收机接收门限范围内，收发天线无需做任何调整都能保持信号的稳定不间断的接收。
其次，直播准备快。COFDM电视数字移动直播微波车更加适用于突发事件的现场直播。车载微波天线的展开只需30s，收端不需做任何调整，而卫星车的卫星天线展开、接收终端的调整都需要花费一些时间，模拟微波的架设时间更长，而且还需视距传输，完全不适合突发事件直播。
再次，运行成本低。与卫星车相比，电视数字移动直播微波车运行的成本很低，由于租用卫星需要一定的费用，这样会增加节目制作成本，尤其是当直播成为一个台常态的播出形态后，对于每天都有直播时段的节目而言，租星费用将是一笔不小的开支，而电视数字移动直播微波车就不存在这些问题。
三.COFDM在电视直播中的作用
现在人们把通过电视获取身边信息的速度作为衡量一个城市电视台能力高低的标准之一，如果能够在第一时间把人们关注的事件进行现场直播，不仅可以使电视台的节目获得很高的收视率，而且还能提高这个台的吸引力和美誉度，自然会在凝聚人气的过程中提升竞争实力。所以，COFDM电视直播系统在以下几方面充分发挥其在直播中的作用。
一是用于电视新闻的直播。现在各大电视台特别是地面频道都在掀起民生新闻大战，如果在新闻中用一定时段现场直播大家关注的热点社会新闻，必将带来高的收视份额，并且有益于提升媒体的品牌形象。
电视数字移动直播微波车可采用下面方法操作：将车开到新闻现场，用车顶摄像机拍新闻现场的全景，用移动机位近距离抓拍新闻事件，车上的导播人员通过切换台将需要的信号切换送到微波发射机进行发射，台里经过接收机解调将信号送播出机房直播。

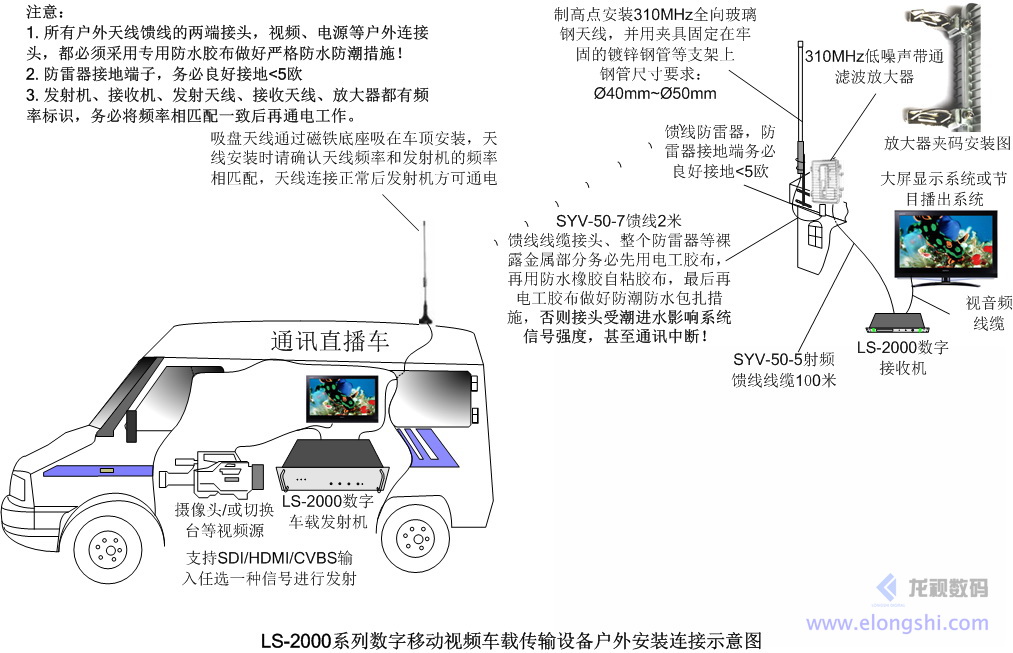

电视台无线车载直播视频实时传输应用：
电视台无线车载直播视频实时传输应用：
二是用于长距离运动画面的现场直播。
在长距离运动画面的现场直播中，电视数字移动直播微波车有卫星车、固定微波无法比拟的“动中传”的优势。例如在长跑比赛中，摄像人员扛着微波摄像机坐在前面的车上，跟踪拍摄前进中的运动员，由于微波摄像机的传输距离只有1km左右，远不能满足长距离传输的需要，这时电视数字移动直播微波车可通过车载链路微波实时的将微波摄像机拍摄的画面传送到播控机房。
三是作为大型直播活动中的分会场转播车使用。对于一些大型的活动，有时需要传送不同场地信号，在这种情况下，就需要同时动用多台转播车和多套信号直播传输设备，假如有二个分会场的话，就需要三部转播车和三套信号传输设备，而一般电视台是很难提供这么多设备的，此时一台电视数字移动直播微波车可起到替代一部转播车和一套信号传输设备的作用。
四是与其它转播车配套使用。作为现场直播中的微波传输车用，将转播车输出的信号实时传送到总控机房。
除了以上列举的电视数字移动直播微波车的几种使用方法外，电视数字移动直播微波车还可与模拟微波或数字微波相串联，完成长距离的信号传输等。
在电视直播已经成为国外发达国家和国内中央、省及大城市电视台常态播出形态的今天，城市电视台要想在电视发展的大潮中谋求立足之地，必须将直播变成一种常态的播出形式，才能适应电视飞速发展的需要。 深圳安视源提供全方位COFDM直播传输设备解决方案。
应用案例： COFDM技术在电视无线直播中的优势和作用
